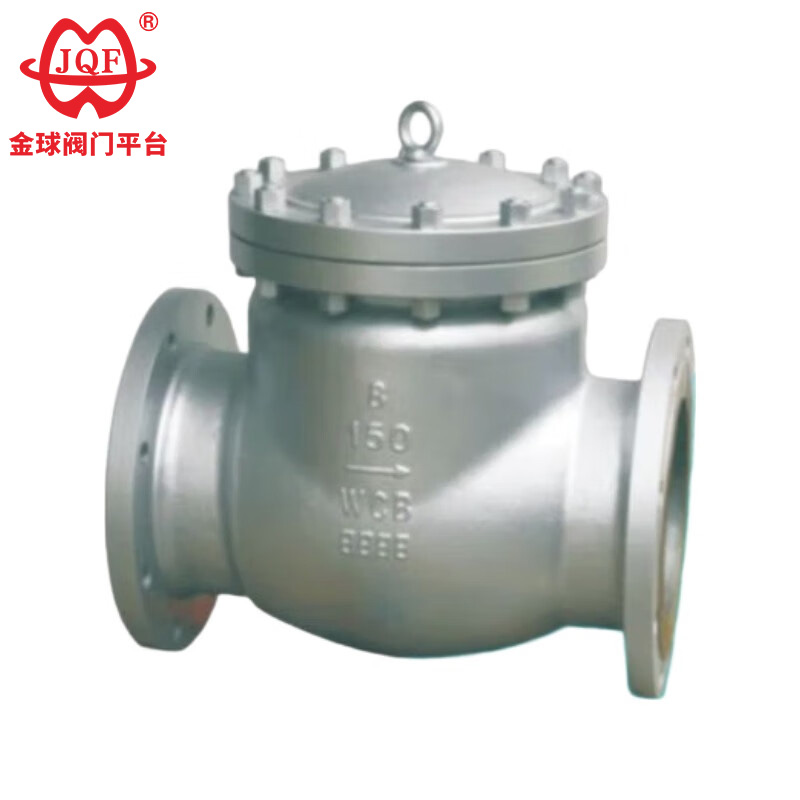

Jinqiu Valve, профессиональный производитель обратных клапанов в Китае, наши обратные клапаны API спроектированы и изготовлены полностью в соответствии с американскими стандартами. Эти клапаны отличаются эстетичной конструкцией и передовыми технологиями. Обратные клапаны API автоматически открывают и закрывают диск клапана в зависимости от потока самой среды, чтобы предотвратить обратный поток. Они также известны как односторонние клапаны, обратные клапаны или обратные клапаны. Их основные функции заключаются в предотвращении обратного потока среды, предотвращении реверса насоса и приводного двигателя, а также предотвращении утечки среды внутри контейнера.
1. Низкое сопротивление потоку: когда обратный клапан API полностью открыт, путь потока практически беспрепятственен, что приводит к низкому перепаду давления.
2. Быстрое закрытие и предотвращение обратного потока. Рычажное действие диска клапана обеспечивает быструю реакцию и закрытие даже при возникновении обратного потока.
3. Широкая применимость: подходит для труб широкого диапазона диаметров: от DN50 до DN1200 и выше.
| Серийный номер | название проекта | параметр | |||||
| 1 | Номинальное давлениеPN（МПа) | 150 фунтов | 300 фунтов | 600 фунтов | 900 фунтов | 1500 фунтов | 2500 фунтов |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Испытательное давление на прочность корпуса | Номинальное давление при комнатной температуре в 1,5 раза | |||||
| 3 | Испытательное давление уплотнения высокого давления | Номинальное давление при комнатной температуре в 1,1 раза | |||||
| 4 | Рабочее давление при комнатной температуре | Нажмите класс давления и температуры ASME B16.34. | |||||
| стандарты проектирования | Длина конструкции | Размер фланцевого соединения | Тестирование и проверка | Эталон давления и температуры |
| API6D/АСМЕ Б16.34 | АСМЭ Б16.10 | АСМЭ Б16.5 | API598/API6D | АСМЭ Б16.34 |
| Название детали | Название материала | |||||
| Тело | А216 ВКБ | А217 ВК6 | А351 CF8 | А351 CF8M | А351 CF3 | А351 CF3M |
| кепка | А216 ВКБ | А217 ВК6 | А351 CF8 | А351 CF8M | А351 CF3 | А351 CF3M |
| Клапанная пластина | А216 ВКБ | А217 ВК6 | А351 CF8 | А351 CF8M | А351 CF3 | А351 CF3M |
| Уплотняющая поверхность | 13Кр/СТЛ | СТЛ | Тело/СТЛ | Тело/СТЛ | Тело/СТЛ | Тело/СТЛ |
| Вал клапана | А182 Ф6а | А182 Ф11 | А182 Ф304 | А182 Ф316 | А182 F304L | А182 F316L |
| Прокладка | Гибкий графит | Гибкий графит | Гибкий графит | Гибкий графит | Гибкий графит | Гибкий графит |
| болт | А193 Б7 | А193 Б16 | А193 Б8 | А193 Б8М | А193 Б8 | А193 Б8М |
| Орех | А194 2Н | А194 4 | А194 8 | А194 8М | А194 8 | А194 8М |
| Рабочая температура | -29~425℃ | -29~540℃ | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Подходящие носители | пар | пар | Слабое коррозионное воздействие | Слабое коррозионное воздействие | Слабое коррозионное воздействие | Слабое коррозионное воздействие |

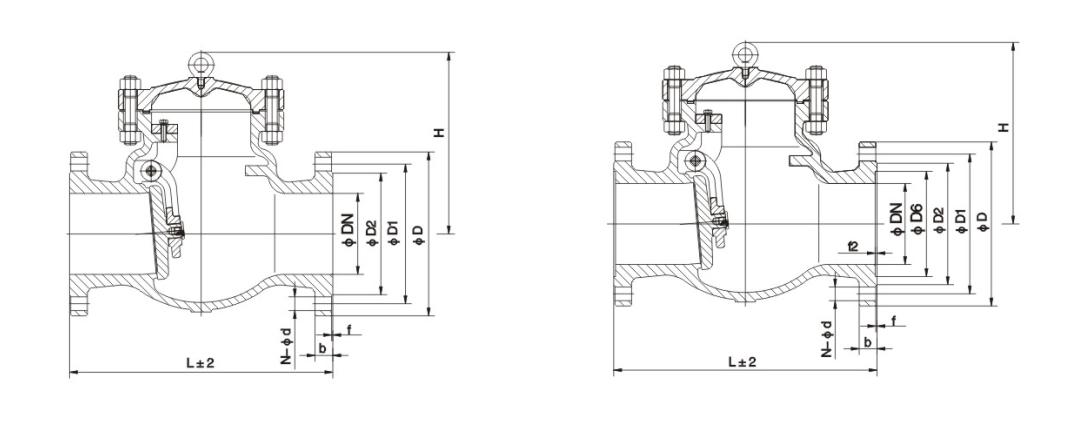

| Номинальный диаметр | размер | ||||||||
| m | в | L | D | Д1 | Д2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
