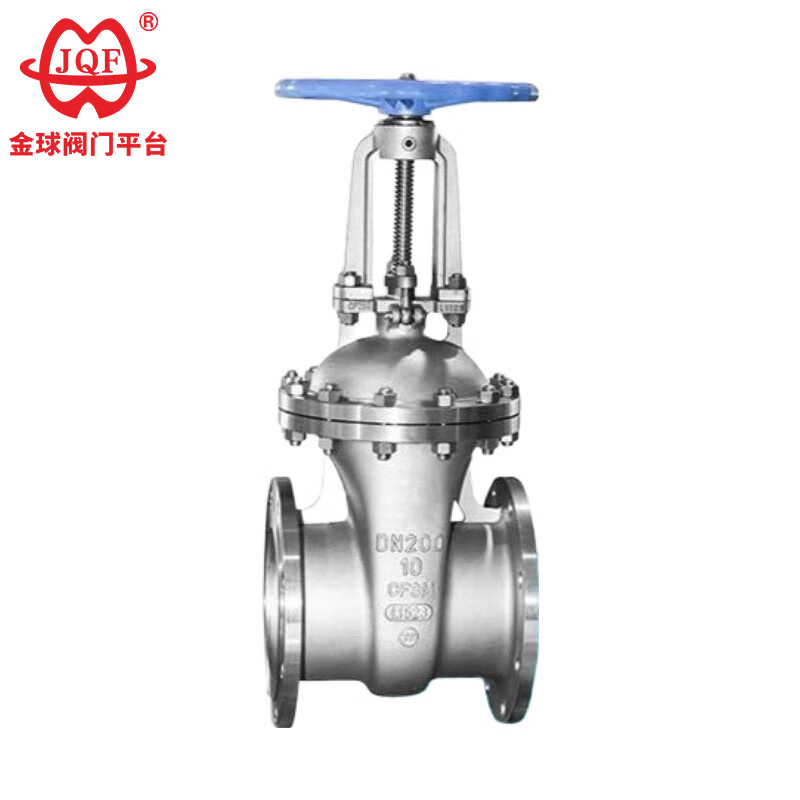

Стандартная задвижка из нержавеющей стали GB

Завод JQF Valve занимается исследованием, разработкой, производством и обслуживанием корпусов клапанов. Благодаря продуманному дизайну, изысканному мастерству и профессиональным решениям на месте мы заслужили признание и похвалу наших пользователей. Наша высококачественная задвижка из нержавеющей стали стандарта GB изготовлена в соответствии со строгими стандартами 6S и отличается высоким качеством изготовления, высокой твердостью, прочностью и устойчивостью к высокому давлению с предотвращением растрескивания. Мы надеемся на сотрудничество с вами.

Отправить запрос

Описание продукта

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

Ключевые меры предосторожности:

1. Проверка перед установкой: проверьте совместимость материала клапана с жидкой средой, температурой и давлением. Осмотрите прочную торцевую поверхность задвижки из нержавеющей стали стандарта GB на наличие царапин. Убедитесь, что материал прокладки соответствует требованиям использования, и убедитесь, что болты/гайки соответствуют требованиям по прочности.
2. Выравнивание при установке: Не прилагайте усилий к выравниванию. Несоосность может привести к деформации седла клапана, утечкам или структурным напряжениям. Поддерживайте трубопровод независимо возле клапана. Затягивайте болты постепенно, в звездообразной последовательности, до достижения равномерного крутящего момента. После того, как система проработает 24–48 часов, снова затяните болты.
3. Рабочие процедуры: Задвижка из высококачественной нержавеющей стали стандарта GB должна быть полностью открыта или полностью закрыта — частичное открытие ускорит эрозию седла/плиты клапана под действием высокоскоростной жидкости. Работайте только с помощью маховика; никогда не используйте гаечный ключ/рычаг. Шток клапана необходимо смазывать ежеквартально.
4. Испытание и техническое обслуживание: После установки и перед вводом системы в эксплуатацию необходимо провести испытание статического давления на стандартной задвижке GB из нержавеющей стали при давлении, в 1,5 раза превышающем номинальное давление PN. Во время испытаний клапан должен быть изолирован от оборудования, расположенного ниже по потоку.
5. Хранение и обращение: Клапаны следует хранить в помещении и защищать от влаги. Перед установкой торцевые крышки должны оставаться в установленном положении.

Функции

1. Задвижка GB Standard из нержавеющей стали изготовлена из аустенитной нержавеющей стали, которая обладает превосходной устойчивостью к коррозии, вызываемой окислительными кислотными средами.
2. Когда среда протекает через стандартную задвижку GB из нержавеющей стали, направление потока остается неизменным, что приводит к низкому сопротивлению жидкости.
3. Направление движения ворот перпендикулярно направлению потока среды, что приводит к низкому крутящему моменту открытия и закрытия и простоте работы.
4. Направление потока среды не ограничено, не нарушая поток жидкости и не снижая давления. Среда может течь с любой стороны задвижки, достигая своего предназначения. Он особенно подходит для трубопроводов, где направление потока среды может меняться.
5. Задвижка из нержавеющей стали стандарта GB устанавливается вертикально внутри корпуса клапана, что приводит к небольшой конструктивной длине.
6. Задвижка из нержавеющей стали стандарта GB имеет хорошие характеристики уплотнения. В полностью открытом положении износ уплотнительной поверхности минимален.

Представительский стандарт

Технические характеристики конструкции: ГБ/Т 12234
Длина конструкции: GB/T 12221
Соединительный фланец: JB/T 79.1
Испытание и проверка: JB/T 9092.
Давление-температура: GB/T 9131
Идентификация продукта: GB/T 12220

Параметры производительности

Номинальное давлениеPN（МПа)	случай	испытательное давление (МПа)		Запечатанный
Номинальное давлениеPN（МПа)	случай	Герметичный (жидкий)	Уплотнение (газовое)	Запечатанный
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Подходящая среда и применимая температура

Материал корпуса	Подходящие носители	Применимая температура (℃)
Хромоникелевая титановая сталь (тип П)	Азотная кислота	≤200
Хромоникельмолибдентитановая сталь (тип R)	Уксусная кислота	≤200

Материал основной детали

Кузов, капот	Тарелка клапана, седло	Шток клапана	Штоковая гайка	наполнитель	Маховик
Хромоникелевая титановая сталь	Нержавеющая сталь, нержавеющая сталь + твердый сплав	Хромоникель-титановая нержавеющая сталь	Алюминиевая бронза	Тефлон	Ковкое железо
Хромо-никель-молибден-титановая сталь	Нержавеющая сталь, нержавеющая сталь + твердый сплав	Хромоникель-титановая нержавеющая сталь	Алюминиевая бронза	Тефлон	Ковкое железо

Основная форма и присоединительные размеры

Номинальный диаметр	Основные размеры и присоединительные размеры
Номинальный диаметр	L	D	Д1	Д2	b	З-д	H	Д0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

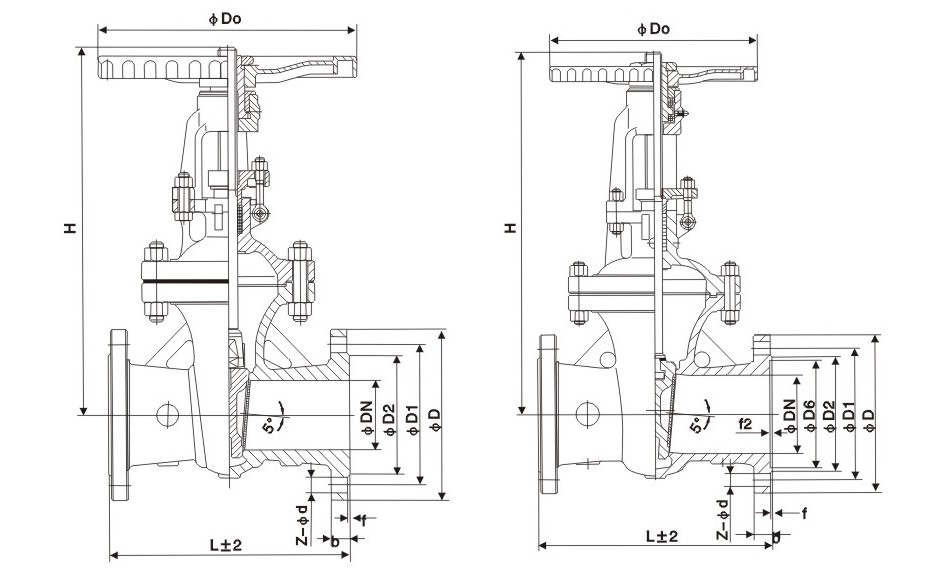

Изображение структуры
