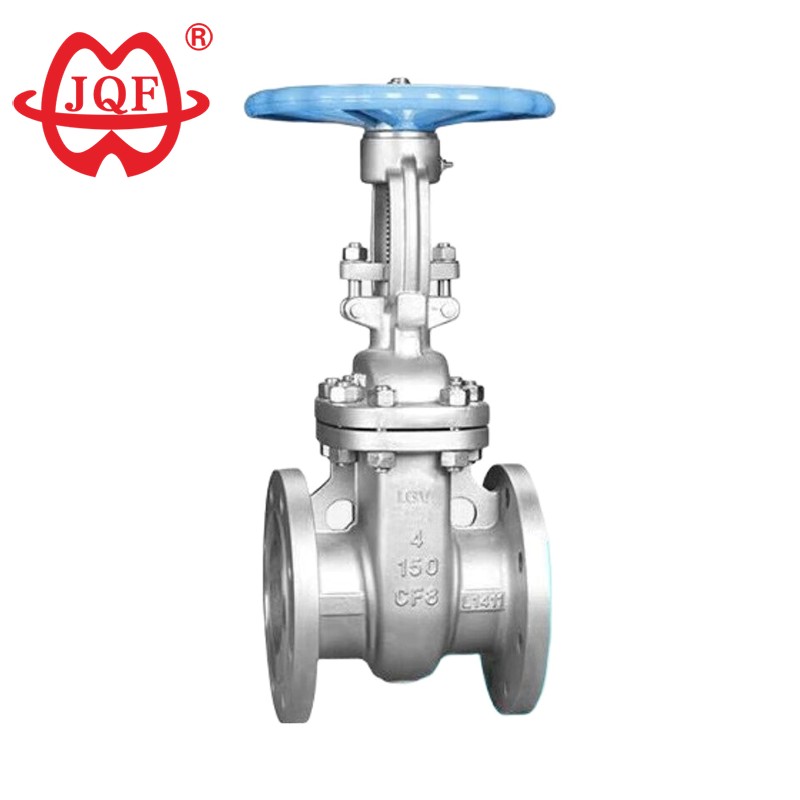

Эта прочная задвижка из нержавеющей стали API имеет полнопроходную конструкцию и обеспечивает исключительную гидравлическую эффективность. В полностью открытом состоянии среда протекает напрямую с минимальным сопротивлением жидкости, что снижает потери давления в системе. Прецизионные уплотнительные поверхности задвижек из нержавеющей стали API используют закаленную конструкцию уплотнения, обеспечивающую устойчивость к износу и коррозии, а также превосходную производительность по сравнению с традиционными задвижками. Во время работы ворота перемещаются вертикально вверх против потока, обеспечивая чрезвычайно плавное срабатывание с минимальным требуемым крутящим моментом, что снижает нагрузку на оператора. Задвижка из нержавеющей стали API, предназначенная для общего применения, имеет простую и компактную конструкцию, соответствующую стандартам API 600. Его адаптируемая конструкция способна выдерживать экстремальные давления, температуры и диаметры и совместима с различными средами и рабочими средами. Кроме того, осевая симметрия в полностью открытом состоянии создает турбулентное беспрепятственное прохождение среды, устраняя возмущения потока и обеспечивая плавную работу трубопровода.
При добыче нефти и газа задвижки API из нержавеющей стали используются для изоляции устьевых трубопроводов, добычи сырой нефти в условиях высокого давления и регулирования серосодержащих жидкостей с чрезвычайно высокой устойчивостью к сероводороду (H₂S). Конструкция задвижек из нержавеющей стали API из закаленной стали предотвращает сульфидное растрескивание под напряжением в средах с высоким содержанием сероводорода, что делает их незаменимым компонентом устьевых компонентов скважин и эксплуатационных манифольдов.
На химических заводах задвижки API из нержавеющей стали эффективно справляются с агрессивными средами, включая кислоты, щелочи и растворители. Электростанции используют задвижки из нержавеющей стали API в системах питательной воды котлов, используя функцию герметичного закрытия для предотвращения потерь пара во время запуска турбины.
Инженеры по очистке воды используют задвижки из нержавеющей стали API на станциях опреснения морской воды для борьбы с износом, вызванным солевой коррозией. Благодаря устойчивости к гальванической коррозии эти клапаны неизменно являются предпочтительным выбором для балластных систем морской воды на морских и морских объектах.
Проектирование и производство: API 600
Размер фланца: ANSI B16.5
Длина структуры: ANSI B16.10
Давление ~ Температура: ANSI B16.34
Проверка и тестирование: API 598.
| Номинальное давление (фунт) | Испытание на прочность | Испытание водяного уплотнения | Испытание газового уплотнения | |||
| МПа | фунт-сила/дюйм2 | МПа | фунт-сила/дюйм2 | МПа | фунт-сила/дюйм2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Кузов, капот, заслонка | ВКБ | 1Кр18Ни9Ти | CF8(304) | CF3(304Л) | 1Cr18Ni12Mo2Ti | СФ8М(316) |
| Уплотняющая поверхность | Cr13 или твердый сплав | Корпус (W) или твердый сплав (Y) | ||||
| Стебель и внутренние части | 2Кр13 | 1Кр18Ни9Ти | 0Кр19Н9(304) | 00Кр19Н11(304Л) | 1Cr18Ni12Mo2Ti | 0Х17Н12Мо2(316) |
| наполнитель | Гибкий графит | |||||
| Прокладка | Спирально-навитая прокладка из нержавеющей стали | |||||
| Подходящие носители | Вода, пар, масло и т. д. | Азотная кислота и другие агрессивные среды | Сильные окислительные среды | Уксусная кислота и другие агрессивные среды | ||
| правильная температура | -29~425℃ | -40~500℃ | ||||
| Номинальный диаметр | Основные размеры и присоединительные размеры | |||||||
| L | D | Д1 | Д2 | b | З-д | H | Д0 | |
| 150 фунтов | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 фунтов | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
