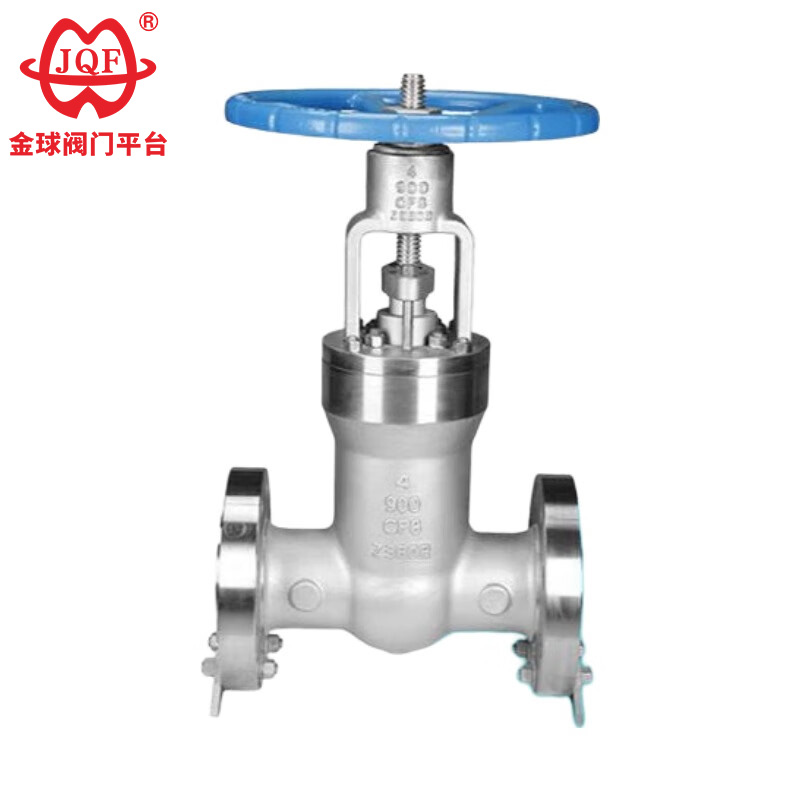

Задвижка высокого давления API

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Представительский стандарт

Критерии проектирования: API 600 / ASME B16.34.
Длина конструкции ASME B16.10
Размер стыкового шва ASME B16.5
Тестирование и проверка API 598
Давление-температура: ASME B16.34.

Функции

Задвижки высокого давления API также называются клапанами электростанций. В основном они используются в различных трубопроводных системах тепловых электростанций, отвечающих за подключение или отключение потока среды (например, воды или пара). По сравнению с обычными клапанами выдающейся особенностью клапанов для электростанций является их способность выдерживать очень высокие температуры и давления. Они также имеют особую конструкцию — самоуплотняющуюся структуру. У такой конструкции есть преимущество: чем выше давление в системе, тем лучше эффект герметизации. Эти характеристики делают их широко используемыми в конкретных условиях работы при высоких температурах и высоких давлениях, и их трудно заменить другими клапанами.
1. Открытие и закрытие без трения. Эта функция решает проблему трения между уплотнительными поверхностями традиционных клапанов, что приводит к более стабильным характеристикам уплотнения.
2. Конструкция с верхним креплением: после установки клапана на трубопровод, если требуется проверка или техническое обслуживание, это можно выполнить непосредственно в режиме онлайн, не снимая его. Это значительно сокращает время простоя и экономит затраты на техническое обслуживание.
3. Конструкция с одним седлом: устраняет проблему аномального повышения давления в полости клапана, влияющего на безопасность использования.
4. Конструкция с низким крутящим моментом: шток клапана имеет специальную конструкцию, позволяющую легко открывать и закрывать с минимальным усилием.
5. Клиновидная конструкция уплотнения. Задвижка высокого давления API использует механическую силу, обеспечиваемую штоком клапана, для прижатия клиновидной заслонки к седлу клапана для достижения уплотнения, гарантируя, что характеристики уплотнения клапана остаются стабильными и не подвержены влиянию колебаний давления в трубопроводе.
6. Самоочищающаяся структура уплотнительной поверхности: когда задвижка задвижки высокого давления API наклоняется и открывается от седла клапана, жидкость в трубопроводе течет равномерно по всей окружности уплотняющей поверхности затвора. Это предотвращает эрозию высокоскоростной жидкостью только одной части седла клапана, а также смывает накопившиеся загрязнения на уплотнительной поверхности, обеспечивая самоочистку.

Параметры производительности

Материал основной детали

Основная форма и присоединительные размеры
