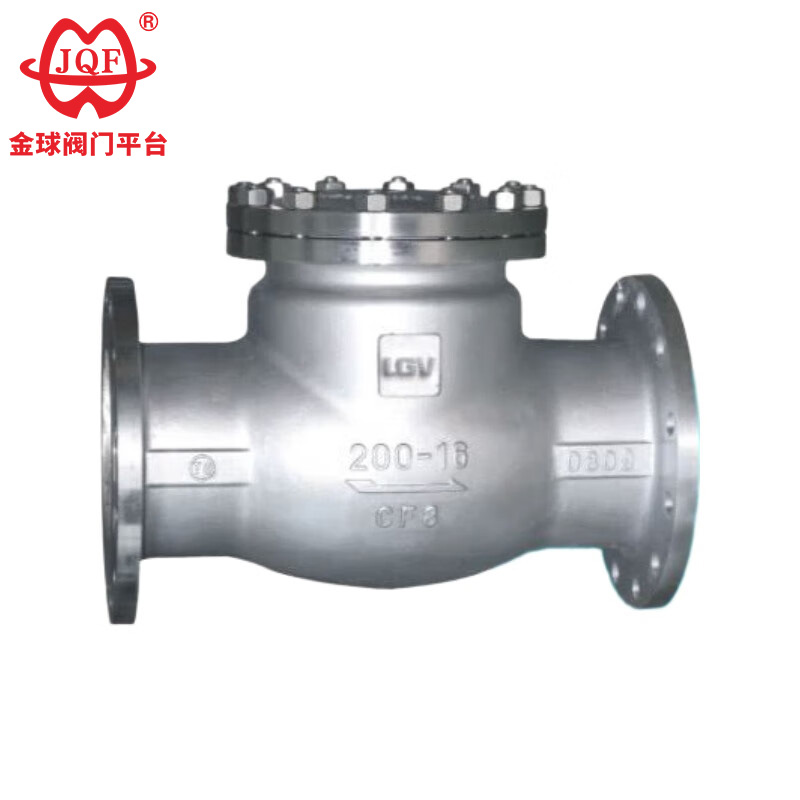

Jinqiu Valve, профессиональный производитель обратных клапанов из нержавеющей стали в Китае, который производит обратные клапаны из нержавеющей стали, в коромыслах которых используется сферическая соединительная конструкция в месте соединения коромысла и диска клапана. Это позволяет диску клапана иметь определенную степень свободы в диапазоне 360 градусов и обеспечивает соответствующую микропозиционную компенсацию.
Эти клапаны широко используются в химической, металлургической и фармацевтической промышленности. Обратные клапаны из нержавеющей стали типа H44W и H44Y используются в трубопроводных системах, прежде всего, для предотвращения обратного потока среды, предотвращения реверса насоса и его приводного двигателя, а также предотвращения утечки среды внутри контейнеров. Обратные клапаны также могут применяться на трубопроводах, где давление может быть выше, чем в основной или вспомогательной системе.
1. Низкий перепад давления: полнопроходная конструкция обратного клапана из нержавеющей стали обеспечивает минимальное сопротивление потоку в открытом состоянии, экономя энергию в системе.
2. Полностью автоматическая работа: обратный клапан из нержавеющей стали не требует внешнего источника питания или ручного вмешательства; он работает исключительно в зависимости от расхода и давления в линии.
3. Надежное уплотнение: седло металл-металл или упругое (мягкое) седло предотвращает обратный поток.
4. Прочная и простая конструкция. Обратный клапан из нержавеющей стали имеет мало движущихся частей, отличается высокой надежностью и требует минимального обслуживания.
| модель | Х44В-16П~250 | |
| Рабочее давление (МПа) | 1,6~25 | |
| правильная температура (℃) | ≤550 | |
| Подходящие носители | Слабая коррозионная среда | |
| материал | Корпус, капот, диск | Хромоникель-титановая нержавеющая сталь |
| Уплотняющая поверхность | Корпус герметичен | |
| Название детали | Название материала | |||
| Тело | А351 CF8 | А351 CF8M | А351 CF3 | А351 CF3M |
| кепка | А351 CF8 | А351 CF8M | А351 CF3 | А351 CF3M |
| Клапанная пластина | А351 CF8 | А351 CF8M | А351 CF3 | А351 CF3M |
| Уплотняющая поверхность | Тело/СТЛ | Тело/СТЛ | Тело/СТЛ | Тело/СТЛ |
| Вал клапана | А182 Ф304 | А182 Ф316 | А182 F304L | А182 F316L |
| Прокладка | Гибкий графит | Гибкий графит | Гибкий графит | Гибкий графит |
| болт | А193 Б8 | А193 Б8М | А193 Б8 | А193 Б8М |
| Орех | А194 8 | А194 8М | А194 8 | А194 8М |
| Рабочая температура | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Подходящие носители | Слабое коррозионное воздействие | Слабое коррозионное воздействие | Слабое коррозионное воздействие | Слабое коррозионное воздействие |
| Номинальный диаметрDN | Основные размеры и присоединительные размеры | ||||||
| L | D | Д1 | Д2 | b | З-д | H | |
| Х44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
