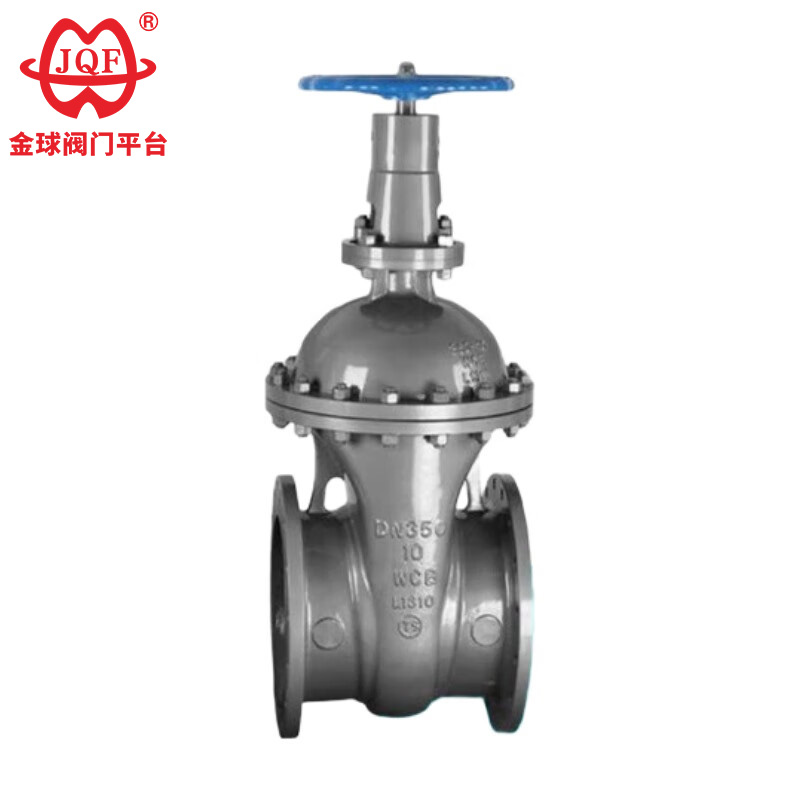

Задвижка из литой стали с темным стержнем

Высококачественная задвижка из литой стали с темным стержнем от завода JQF Valve представляет собой задвижку из литой стали, в которой гайка штока установлена непосредственно на верхней части затвора, а шток вращается только без осевого смещения во время открытия и закрытия. Такая конструкция делает его особенно подходящим для применений с ограниченным пространством для установки.

Отправить запрос

Описание продукта

The Z45H-10C and Z45H-16C Cast Steel Dark Rod Gate Valve in stock manufactured by JQF Valve, a professional valve manufacturer in China, are manual, flange-connected, non-stick wedge-shaped rigid single-plate valves with 13Cr stainless steel seat sealing surface material. The nominal pressure is PN10～PN16, and the valve body material is WCB, which is of high quality and durable.

1. Компактная конструкция, небольшое пространство для установки. Прочная задвижка из литой стали с темным стержнем подходит для применений с ограниченным пространством.
2. Высокая экономическая эффективность. Для клапанов меньшего диаметра задвижка из литой стали с темным стержнем имеет относительно простую конструкцию, что потенциально приводит к снижению производственных затрат.
3. Неограничение по высоте: усовершенствованная задвижка из литой стали с темным стержнем не сталкивается с препятствиями над головой при подъеме штока клапана.

Параметры производительности

По сравнению с другими клапанами, задвижки из литой стали с темным стержнем характеризуются высокой температурой и высоким давлением, а также имеют уникальную самоуплотняющуюся конструкцию. Чем выше давление, тем надежнее герметизация. Благодаря эксплуатационным и техническим характеристикам, особые условия работы делают изделие незаменимым, которое невозможно заменить другими изделиями.

Стандарты проектирования

модель	ПН	Рабочее давление/МПа	правильная температура/℃	Подходящие носители
Z45H-10C	10	1.0	≤425	вода
Z45H-16C	16	1.6	≤425	вода

Материал основной детали

модель	материал
модель	Корпус, крышка, тарелка клапана	Шток клапана	Уплотняющая поверхность	наполнитель
Z45H-10C	ВКБ	Хромированная нержавеющая сталь	13Кр	Гибкий графит
Z45H-16C	ВКБ	Хромированная нержавеющая сталь	13Кр	Гибкий графит

Основная форма и присоединительные размеры

Номинальный диаметр	Основные размеры и присоединительные размеры
Номинальный диаметр	L	D	Д1	Д2	З-д	H
Z45H-10C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	8-Φ23	610
250	330	395	350	320	12-Φ23	730
300	356	445	400	370	12-Φ23	950
Z45H-16C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	12-Φ23	610
250	330	395	350	320	12-Φ28	730
300	356	445	400	370	12-Φ28	950
350	381	520	470	438	16-Φ28	1125
400	406	582	525	490	16-Φ31	1200
