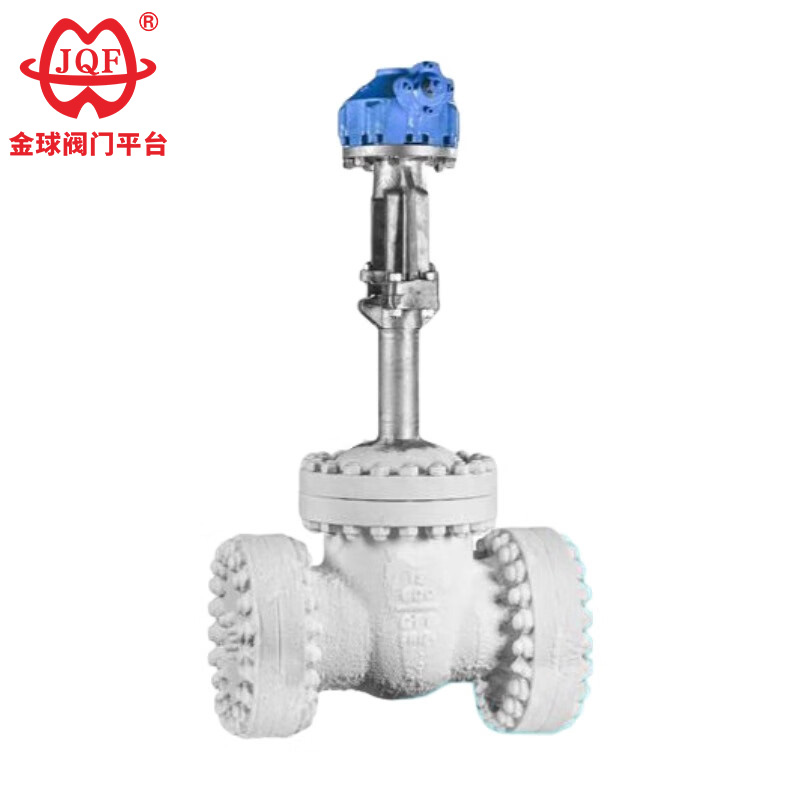

Криогенная задвижка из нержавеющей стали

JQF Valve — производитель клапанов с более чем 20-летним опытом работы в Китае, в основном производящий шаровые краны, задвижки, шаровые краны, дроссельные клапаны и электромагнитные клапаны. Наши криогенные задвижки из высококачественной нержавеющей стали специально разработаны для экстремальных условий эксплуатации с температурой среды ниже -46°C. Он подходит для криогенных сред, таких как метан, сжиженный природный газ, гексен, диоксид углерода, жидкий аммиак, жидкий кислород, жидкий азот и жидкий водород.

Отправить запрос

Описание продукта

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Параметры производительности

модель		ДЗ40И-16	ДЗ40И-25
Рабочее давление (МПа)		1.6	2.5
правильная температура (℃)		LC3≥-101, LCB≥-46, LCC≥-46,1Cr18Ni9Ti≥-196
материал	наполнитель	Баптистская веревка из тетрафторэтиленового асбеста
	Маховик	КТ450-10
	Штоковая гайка	ZCuA110Fe3
	Шток клапана	1Кр18Ни9Ти
	Прокладка	Низкотемпературный асбест

Функции

1. Нейтрализация давления в полости: специальное отверстие для балансировки давления, встроенное во входную поверхность клапана криогенной задвижки из нержавеющей стали, активно нейтрализует перепады давления, предотвращая накопление вредных сред в полости клапана.
2. Термодинамически оптимизированная крышка. Высота крышки рассчитывается динамически на основе профиля рабочей температуры для поддержания целостности уплотнения штока при сжатии на протяжении всего температурного цикла.
3. Калибровка трибологического материала. Точные характеристики материалов уплотнительного кольца и прокладки обеспечивают химическую стабильность в указанном диапазоне рабочих температур.
4. Гарантия металлургических характеристик: химический состав и кристаллическая структура компонентов тщательно проверяются, чтобы гарантировать ударную вязкость и пластичность в широком диапазоне температур.
5. Универсальная архитектура интерфейса. Разнообразие стандартных конфигураций фланцев и вариантов морфологии уплотнений для криогенных задвижек из нержавеющей стали отвечают глобальным требованиям интеграции трубопроводов.

Основная форма и присоединительные размеры

Номинальный диаметр	Основные размеры и присоединительные размеры
Номинальный диаметр	L	D	Д1	Д2	b	З-д	H	Д0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

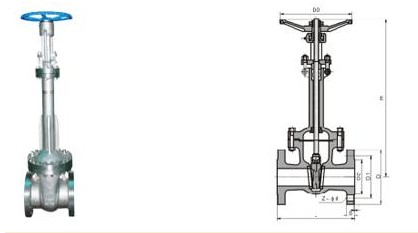

Изображение структуры

Весь текст, данные и изображения в этой статье предназначены только для справки. Если вам нужно узнать больше о характеристиках продукта, размере конструкции, цене и других деталях. Пожалуйста, свяжитесь с нами.
