Электрическая плоская задвижка

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Классификация по способу срабатывания: Ручная параллельная задвижка, пневматическая параллельная задвижка, электрическая параллельная задвижка.
2. Классификация по сценариям применения: параллельная шиберная задвижка с отверстием, параллельная шиберная задвижка без отверстия, параллельная шиберная задвижка для конкретного месторождения, параллельная шиберная задвижка для транспортировки по трубопроводу, параллельная шиберная задвижка для газовой системы.

Конструктивные особенности

1. Плавающее двунаправленное уплотнение.
Плавающее седло электрической плоской задвижки обеспечивает двунаправленное открытие и закрытие, обеспечивая надежное уплотнение и гибкость работы.
2. Твердый коррозионностойкий направляющий материал.
Затвор оснащен направляющими планками для точного позиционирования, а уплотнительная поверхность покрыта антикоррозионным слоем из карбида вольфрама.
3. Конструкция с нулевым сопротивлением потоку
Корпус клапана электрической плоской задвижки устойчив к высокому давлению; в полностью открытом состоянии прямой путь потока аналогичен пути потока трубы того же диаметра (сопротивление потоку ≤0,03).
В стержне клапана используется многоступенчатое уплотнение с композитной набивкой, снижающее коэффициент трения на 40%.
4. Двухступенчатый механизм уплотнения.
При закрытии по часовой стрелке:
Давление среды толкает седло впускного клапана, образуя первичное уплотнение.
Затвор прижимается к седлу выпускного клапана, образуя двойное уплотнение.
5. Революционное онлайн-обслуживание
Конструкция с двойным уплотнением позволяет заменять изнашиваемые детали без остановки производства; эта технология лидирует среди аналогичных продуктов как внутри страны, так и за рубежом.
6. Прогрессивное управление открытием и закрытием.
При открывании против часовой стрелки ворота поднимаются, а направляющее отверстие постепенно перекрывается с швеллером, добиваясь 100% полного открытия в крайнем положении.

Стандарты проектирования

Параметры производительности

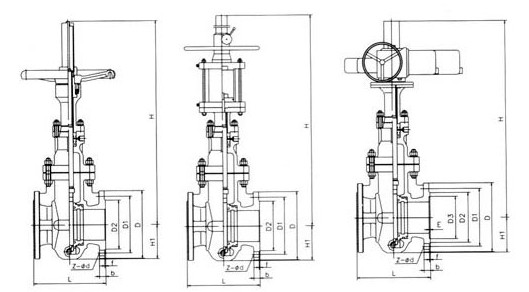

Основная форма и присоединительные размеры

Изображение структуры
