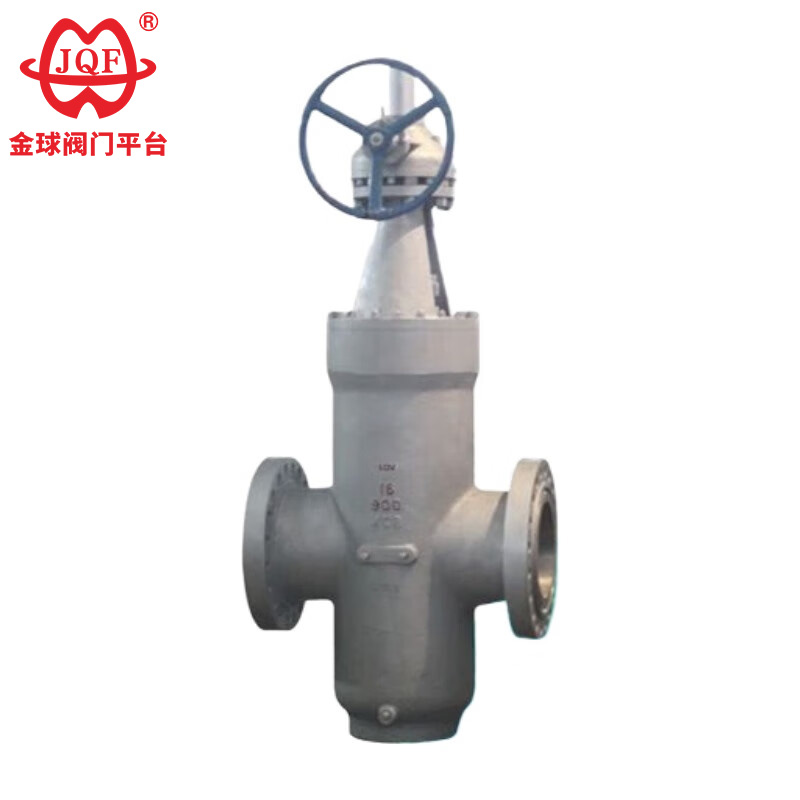

Плоская задвижка

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. Полнопроходная конструкция для минимального сопротивления потоку.
2. Очистка трубопровода щеткой,
3. Плавающее сиденье для двунаправленного уплотнения.
4. Низкий крутящий момент открытия и закрытия.
5. Простота в эксплуатации, механизмы сброса давления и впрыска смазки для обеспечения высокой безопасности.
6. Производительность с нулевой утечкой.

Использование продукта

JQF Valve производит плоские задвижки, разновидность шиберных клапанов. Закрывающим элементом может быть одинарная или двойная створка с механизмом расширения между ними. Давление затвора на седло клапана контролируется давлением среды, воздействующей на плавающий затвор или плавающее седло клапана. В случае клапана с двумя затворами это давление дополняется механизмом расширения между двумя затворами.

Категории продуктов

Конструктивные особенности

1. Плавающее двунаправленное уплотнение
Специальное плоское седло задвижки обеспечивает двунаправленное открытие и закрытие, обеспечивая надежное уплотнение и гибкость работы.
2. Твердый коррозионностойкий направляющий материал.
Затвор оснащен направляющими планками для точного позиционирования, а уплотнительная поверхность покрыта противоэрозионным слоем из карбида вольфрама.
3. Конструкция с нулевым сопротивлением потоку
Устойчивость корпуса плоской задвижки к высокому давлению; в полностью открытом состоянии прямоточный канал аналогичен трубе равного диаметра (сопротивление потоку ≤ 0,03).
Многоступенчатое уплотнение композитной набивкой на стержне клапана снижает коэффициент трения на 40%.
4. Двухступенчатый механизм уплотнения.
При закрытии по часовой стрелке:
Давление среды толкает седло впускного клапана, образуя первичное уплотнение.
Затвор прижимается к седлу выпускного клапана, образуя двойное уплотнение.
5. Революционное онлайн-обслуживание
Конструкция с двойным уплотнением позволяет заменять уязвимые детали без остановки производства; эта технология лидирует в производстве аналогичных продуктов как внутри страны, так и за рубежом.
6. Прогрессивное управление открытием и закрытием.
При открытии против часовой стрелки ворота поднимаются, и направляющее отверстие постепенно перекрывается с каналом, достигая 100% полного открытия в крайнем положении.

Стандарты проектирования

Разработка и изготовление стандартов: JB/T 5298.
Стандарт длины конструкции: JB/T 5298
Стандарт соединительного фланца: GB/T 9113
Класс температуры давления: GB/T 12224-2005.
Стандарты испытаний: GB/T 13927-2008, JB/T 5298.

Параметры производительности

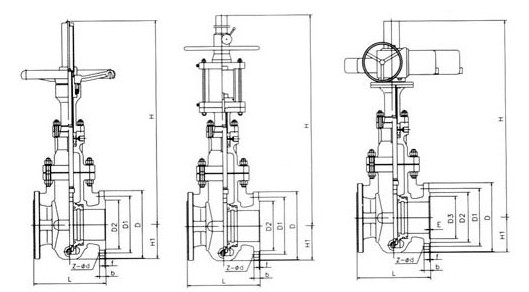

Основная форма и присоединительные размеры

Изображение структуры
