Электрический задвижка

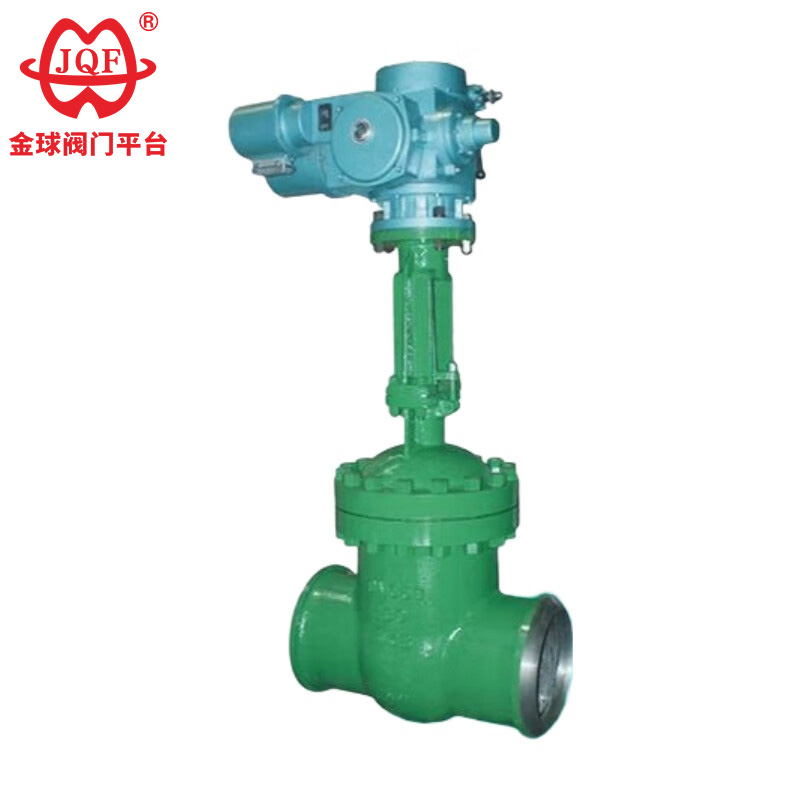

Завод JQF Valve не только производит различные стандартные клапаны, но также проектирует и производит клапаны в соответствии с требованиями заказчика. Наша высококачественная электрическая задвижка представляет собой автоматизированное клапанное устройство, в котором электрический привод объединен с корпусом задвижки, соединенным сварным концом. Он реализует дистанционное управление, быстрое открытие и закрытие, а также автоматическое управление клапанами. Он особенно подходит для условий работы с высоким давлением, высокой температурой, высоким риском или труднодоступностью и является ключевым элементом оборудования для современного автоматического управления промышленными трубопроводами.

Отправить запрос

Описание продукта

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Представительский стандарт

Технические характеристики конструкции: ГБ/Т 12234
Длина конструкции: GB/T 12221
Соединительный фланец: JB/T 79.1
Испытание и проверка: JB/T 9092.
Давление-температура: GB/T 9131
Идентификация продукта: GB/T 12220

Электрические задвижки подходят для применений, требующих полного открытия или полного закрытия. Короче говоря, они используются в качестве переключателей включения/выключения, обычно устанавливаются на трубопроводах в качестве запорной арматуры и не подходят для регулирования расхода. Когда клапан полностью открыт, проход полностью свободен, позволяя среде течь прямо через него практически без потери давления. Поэтому они идеально подходят для систем, в которых приоритетом являются низкие потери давления и которым требуется беспрепятственный путь потока.

Функции

1. Компактная конструкция, разумная конструкция, хорошая жесткость клапана, плавный путь потока и низкий коэффициент потока.
2. Уплотнительные поверхности изготовлены из нержавеющей стали и твердых сплавов, что обеспечивает длительный срок службы.
3. В электрических задвижках используется гибкая графитовая набивка, обеспечивающая надежную герметизацию и простоту и гибкость эксплуатации.
4. Электрическая задвижка может иметь ручной, пневматический, электрический или зубчатый привод.
5. Доступны три варианта конструкции: одинарный затвор с гибким клином, одинарный затвор с жестким клином и двойной затвор.

Параметры производительности

Номинальное давлениеPN（МПа)	случай	испытательное давление (МПа)		Запечатанный
Номинальное давлениеPN（МПа)	случай	Герметичный (жидкий)	Уплотнение (газовое)	Запечатанный
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Подходящая среда и применимая температура

Материал корпуса	Подходящие носители	Применимая температура (℃)
Углеродистая сталь (тип С)	Вода, пар, масло	≤425
Хромоникелевая титановая сталь (тип П)	Азотная кислота	≤200
Хромоникельмолибдентитановая сталь (тип R)	Уксусная кислота	≤200
Хромомолибденовая сталь (тип I)	Вода, пар, масло	≤550

Материал основной детали

Кузов, капот	Тарелка клапана, седло	Шток клапана	Штоковая гайка	наполнитель	Маховик
Углеродистая сталь	Высококачественная углеродистая сталь + карбид или нержавеющая сталь.	Хромированная нержавеющая сталь	Алюминиевая бронза	Графит-асбестовая упаковка	Ковкое железо
Хромоникелевая титановая сталь	Нержавеющая сталь, нержавеющая сталь + твердый сплав	Хромоникель-титановая нержавеющая сталь	Алюминиевая бронза	Тефлон	Ковкое железо
Хромо-никель-молибден-титановая сталь	Нержавеющая сталь, нержавеющая сталь + твердый сплав	Хромоникель-титановая нержавеющая сталь	Алюминиевая бронза	Тефлон	Ковкое железо
Хромомолибденовая сталь	Легированная сталь + Карбид	Хромомолибденовая сталь	Алюминиевая бронза	Гибкий асбест	Ковкое железо

Основная форма и присоединительные размеры

Номинальный диаметр	Основные размеры и присоединительные размеры
Номинальный диаметр	L	D	Д1	Д2	b	З-д	H	Д0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

Изображение структуры
