Шаровой клапан высокого давления и высокой температуры

Завод JQF Valve производит долговечные шаровые клапаны высокого давления и температуры J41H и J41Y, которые подходят для трубопроводов в различных системах, таких как нефтяная, химическая, водосберегающая и тепловая энергетика. Номинальное давление составляет от 150 до 2500 фунтов, а рабочая температура составляет 570 ℃. Они подходят для суровых условий работы, таких как высокая температура, высокое давление и агрессивные среды.

Отправить запрос

Описание продукта

JQF Valve is a leading valve manufacturer in China, who specializing in high performance hydraulic control valves. Our high quality high pressure high temperature globe valves rely on a robust, specialized structure to ensure leak-free operation under extremely high pressures, while also preventing seal deformation or loosening at appropriate temperatures. Due to their high-temperature and high-pressure resistance, as well as ease of disassembly and maintenance, these customized high pressure high temperature globe valves are widely used in power, electrical, electro-mechanical equipment engineering, and electrical control equipment engineering.

1. Полость самозатягивающегося уплотнения. Шаровой клапан высокого давления и высокой температуры имеет конструкцию уплотнения, усиленную давлением, со стандартными сварными фасками на входном и выходном концах.
2. Система уплотнений из твердого сплава. Уплотняющая поверхность диска/седла клапана изготовлена из вольфрам-хром-кобальтового сплава на основе кобальта с пределом термостойкости 650 ℃ и увеличением износостойкости на 300%. После 50 000 циклов открытия и закрытия степень целостности уплотняющей поверхности составляет ≥98%.
3. Высокопрочный композитный шток клапана: закаленная и термообработанная матрица плюс обработка поверхности азотированием.
4. Сальник с глубокой полостью, предотвращающий коррозию: ингибиторы коррозии добавляются для достижения нулевых утечек, что снижает момент трения до 60% от стандартной конструкции.

Представительский стандарт

Стандарт проектирования: ASME B16.34M
Длина конструкции: МСП Б16.10
Испытание и проверка: API 598.
Давление-температура: ASME B16.34.
Идентификация продукта: ASME B16.34.

Параметры производительности

Номинальное давление		150 фунтов	300 фунтов	600 фунтов	900 фунтов	1500 фунтов	2500 фунтов
Рабочее давление		2.0	5.0	10.0	15.0	25.0	45.0
правильная температура (℃)		≤570	≤570	≤570	≤570	≤570	≤570
Подходящие носители		Пар и другие значения высокой температуры и высокого давления
материал	Кузов, капот	Хромомолибденованадиевая сталь
	Диск	Хромомолибденованадиевая сталь + наплавочный сплав
	Сиденье	Хромомолибденованадиевая сталь + наплавочный сплав
	Шток клапана	Хромомолибденованадиевая сталь

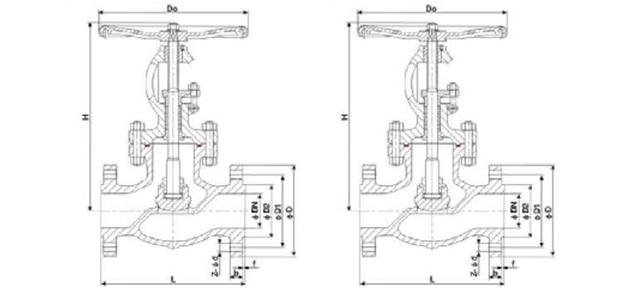

Основная форма и размер соединения

DN	L	D	Д1	Д2	f	b	z-Φd	H	Д0
150 (фунтов)
Ду15	108	90	60.3	35	2	8	4-Φ16	235	125
Ду20	117	100	70	43	2	9	4-Φ16	241	125
Ду25	127	110	79.4	51	2	9.6	4-Φ16	242	125
Ду32	140	115	89	63.5	2	11.2	4-Φ16	280	160
Ду40	165	125	98.4	73	2	12.7	4-Φ16	315	160
Ду50	203	150	120.7	92	2	14.3	4-Φ19	350	200
Ду65	216	180	139.7	105	2	15.9	4-Φ19	370	200
Ду80	241	190	152.4	127	2	17.5	4-Φ19	385	250
Ду100	292	230	190.5	157.2	2	22.3	8-Φ19	454	250
Ду125	356	255	216	185.7	2	22.3	8-Φ22,5	472	355
Ду150	406	280	241.5	216	2	23.9	8-Φ22,5	541	355
Ду200	495	345	298.5	270	2	27	8-Φ22,5	590	450
Ду250	622	405	362	324	2	28.6	12-Φ25,5	780	450
Ду300	698	485	438	381	2	30.2	12-Φ25,5	870	500
Ду350	787	535	476.3	413	2	33.4	12-Φ28,5	900	600
Ду400	914	595	540	470	2	35	16-Φ28,5	1250	600
Ду450	-	635	578	533.4	2	38.1	16-Φ32	-	610
300 (фунтов)
Ду15	152	95	66.7	35	2	12.7	4-Φ16	241	125
Ду20	178	115	82.6	43	2	14.3	4-Φ19	241	125
Ду25	203	125	89	50.8	2	15.9	4-Φ19	283	160
Ду32	216	135	98.5	63.5	2	17.5	4-Φ19	320	200
Ду40	229	155	114.3	73	2	19.1	4-Φ22,5	322	200
Ду50	267	165	127	92.1	2	20.7	8-Φ19	345	200
Ду65	292	190	149.2	104.8	2	23.9	8-Φ22,5	377	250
Ду80	318	210	168.3	127	2	27	8-Φ22,5	464	280
Ду100	356	255	200	157.2	2	30.2	8-Φ22,5	490	355
Ду125	400	280	235	185.7	2	33.4	8-Φ22,5	614	400
Ду150	444	320	270	216	2	35	12-Φ22,5	700	450
Ду200	559	380	330.2	270	2	39.7	12-Φ25,5	777	500
Ду250	622	445	387.4	323.8	2	46.1	16-Φ28,5	935	550
Ду300	711	520	450.8	381	2	49.3	16-Φ32	997	600
Ду350	762	585	514.4	412.8	2	52.4	20-Φ32	1058	650
Ду400	864	650	571.5	470	2	55.6	20-Φ35	1320	700
600 (фунтов)
Ду15	165	95	66.7	35	7	14.3	4-Φ16	245	156
Ду20	190	115	82.6	43	7	15.9	4-Φ19	245	161
Ду25	216	125	89	50.8	7	17.5	4-Φ19	290	187
Ду32	229	135	98.4	63.5	7	20.7	4-Φ19	325	214
Ду40	241	155	114.3	73	7	22.3	4-Φ22,5	330	252
Ду50	292	165	127	92.1	7	25.4	8-Φ19	345	430
Ду65	330	190	149.2	104.8	7	28.6	8-Φ22,5	365	480
Ду80	356	210	168.3	127	7	31.8	8-Φ22,5	465	530
Ду100	432	275	216	157	7	38.1	8-Φ25,5	520	650
Ду125	508	330	266.7	185.7	7	44.5	8-Φ28,5	635	750
Ду150	559	355	292.1	216	7	47.7	12-Φ28,5	763	850
Ду200	660	420	349.2	270	7	55.6	12-Φ32	845	1050
Ду250	787	510	431.8	323.8	7	63.5	16-Φ35	930	1257
Ду300	838	560	489	381	7	66.7	20-Φ35	1010	1468
Ду350	889	605	527	412.8	7	69.9	20-Φ38	1090	1623
Ду400	991	685	603.2	470	7	76.2	20-Φ41	1140	1816
900 (фунтов)
Ду50	368	215	165.1	92.1	7	38.1	8-Φ25,5	430	320
Ду65	419	245	190.5	104.8	7	41.3	8-Φ28,5	530	320
Ду80	381	265	190.5	127	7	38.1	8-Φ28,5	580	360
Ду100	457	290	235	157.2	7	44.5	8-Φ32	690	450
Ду125	559	350	279.4	185.7	7	50.8	8-Φ35	780	560
Ду150	610	380	317.5	216	7	55.6	12-Φ32	890	630
Ду200	737	470	393.7	270	7	63.5	12-Φ38	1240	720
Ду250	838	545	470	323.8	7	69.9	16-Φ38	1651	760
1500 (фунтов)
Ду65	419	245	190.5	104.8	7	41.6	8-Φ28,5	530	400
Ду80	470	265	203.2	127	7	47.7	8-Φ32	590	450
Ду100	546	310	241.3	157.2	7	54	8-Φ35	710	500
Ду125	673	375	292.1	185.7	7	73.1	8-Φ41	780	560
Ду150	705	395	317.5	215.9	7	82.6	12-Φ38	904	630
Ду200	832	485	393.7	270	7	92.1	12-Φ45	1140	560
2500 (фунтов)
Ду65	508	265	196.8	104.8	7	57.2	8-Φ32	740	400
Ду80	578	305	228.6	127	7	66.7	8-Φ35	780	450
Ду100	637	355	273	157.2	7	76.2	8-Φ41	860	560
Ду125	794	420	323.8	185.7	7	92.1	8-Φ48	930	630
Ду150	914	485	368.3	216	7	108	8-Φ54	1070	560
Ду200	1022	550	438.2	270	7	127	12-Φ54	1180	630

Изображение структуры
