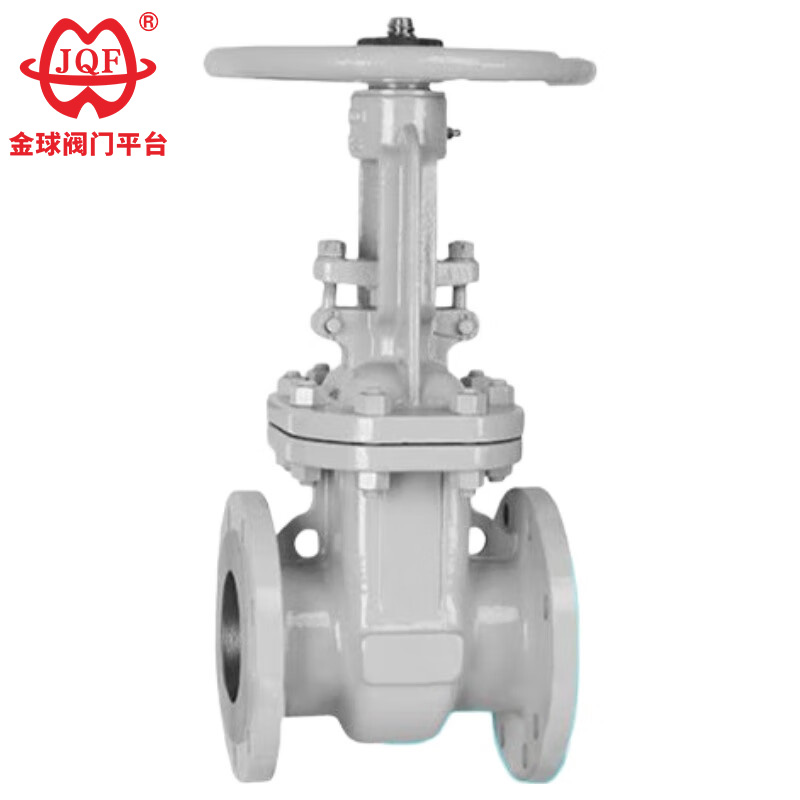

Задвижка российского стандарта

JQF Valve — крупный производитель клапанов в Китае, который объединяет научные исследования, разработки, проектирование, производство, продажи и обслуживание. Эта высококачественная задвижка российского стандарта, поставляемая на складе, с невыдвижным штоком, изготовлена из ковкого чугуна и оснащена упругим резиновым уплотнительным кольцом, обеспечивающим надежное уплотнение и долговечность. Компактная конструкция обеспечивает высокую жесткость и надежность, а упругая конструкция ворот предотвращает деформацию при аномальных нагрузках и температурах. Клапан оснащен подшипниками качения для облегчения работы с клапанами больших размеров и поддерживает материалы, изготовленные по индивидуальному заказу, и варианты седел, соответствующие различным условиям эксплуатации.

Отправить запрос

Описание продукта

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Оптимизированная по пространству архитектура гидродинамики. Структурно оптимизированная конструкция шасси обеспечивает корпусу клапана исключительную жесткость и беспрепятственную геометрию потока, сводя к минимуму перепад давления.
2. Усовершенствованная композитная уплотнительная поверхность. В задвижке российского стандарта используется запатентованная металлургическая технология сочетания коррозионностойких сплавов с матрицей из карбида вольфрама, что обеспечивает исключительно длительный срок службы, значительно превышающий отраслевые стандарты.
3. Система управления штоком без трения: уплотнительные кольца из анизотропного графита обеспечивают уплотнение штока с нулевой утечкой, обеспечивая при этом четкое срабатывание с низким крутящим моментом для легкой и легкой работы.
4. Интеграция многорежимного привода. Задвижка российского стандарта обеспечивает полную совместимость приводов, включая ручные штурвалы, пневматические приводы, электродвигатели и планетарные редукторы, что обеспечивает универсальное развертывание.
5. Конфигурируемая платформа с топологией диска клапана: три различные конфигурации уплотнения: адаптивный к давлению гибкий одинарный затвор, жесткий одинарный затвор, выдерживающий большие нагрузки, и двунаправленный двойной параллельный затвор.

Стандарты реализации

Технические характеристики конструкции: ГБ/Т 12234
Длина конструкции: GB/T 12221
Соединительный фланец: r0CT12815-08-I
Испытание и проверка: JB/T 9092.
Давление-температура: GB/T 9131
Идентификация продукта: GB/T 12220

Параметры производительности

Номинальное давлениеPN（МПа)	случай	испытательное давление (МПа)		Запечатанный
Номинальное давлениеPN（МПа)	случай	Герметичный (жидкий)	Уплотнение (газовое)	Запечатанный
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Подходящая среда и применимая температура

Материал корпуса	Подходящие носители	Применимая температура (℃)
Углеродистая сталь (тип С)	Вода, пар, масло	≤425
Хромоникелевая титановая сталь (тип П)	Азотная кислота	≤200
Хромоникельмолибдентитановая сталь (тип R)	Уксусная кислота	≤200
Хромомолибденовая сталь (тип I)	Вода, пар, масло	≤550

Материал основной детали

Кузов, капот	Тарелка клапана, седло	Шток клапана	Штоковая гайка	наполнитель	Маховик
Углеродистая сталь	Высококачественная углеродистая сталь + карбид или нержавеющая сталь.	Хромированная нержавеющая сталь	Алюминиевая бронза	Графит-асбестовая упаковка	Ковкое железо
Хромоникелевая титановая сталь	Нержавеющая сталь, нержавеющая сталь + твердый сплав	Хромоникель-титановая нержавеющая сталь	Алюминиевая бронза	Тефлон	Ковкое железо
Хромо-никель-молибден-титановая сталь	Нержавеющая сталь, нержавеющая сталь + твердый сплав	Хромоникель-титановая нержавеющая сталь	Алюминиевая бронза	Тефлон	Ковкое железо
Хромомолибденовая сталь	Легированная сталь + Карбид	Хромомолибденовая сталь	Алюминиевая бронза	Гибкий асбест	Ковкое железо

Основная форма и присоединительные размеры

Номинальный диаметр	Основные размеры и присоединительные размеры
Номинальный диаметр	L	D	Д1	Д2	b	З-д	H	Д0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

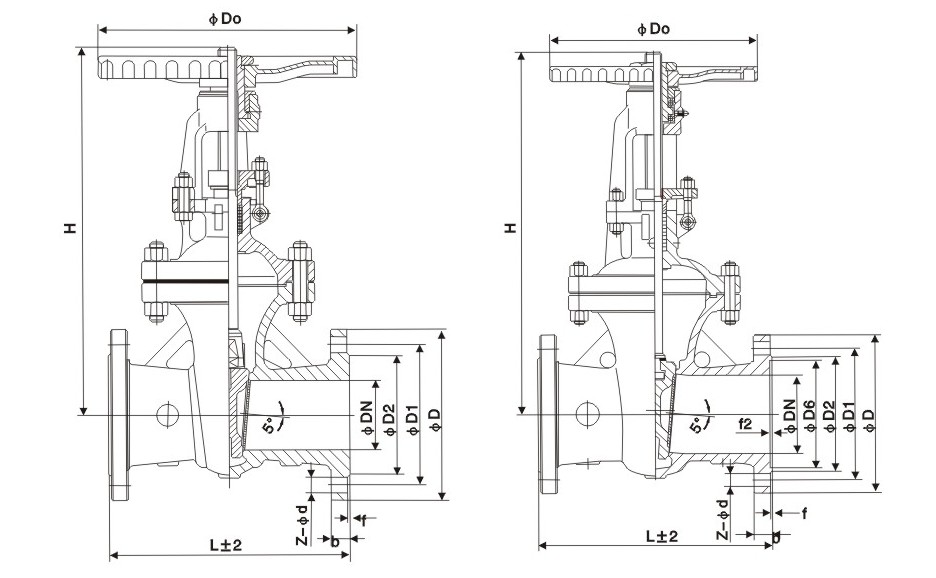

Изображение структуры
