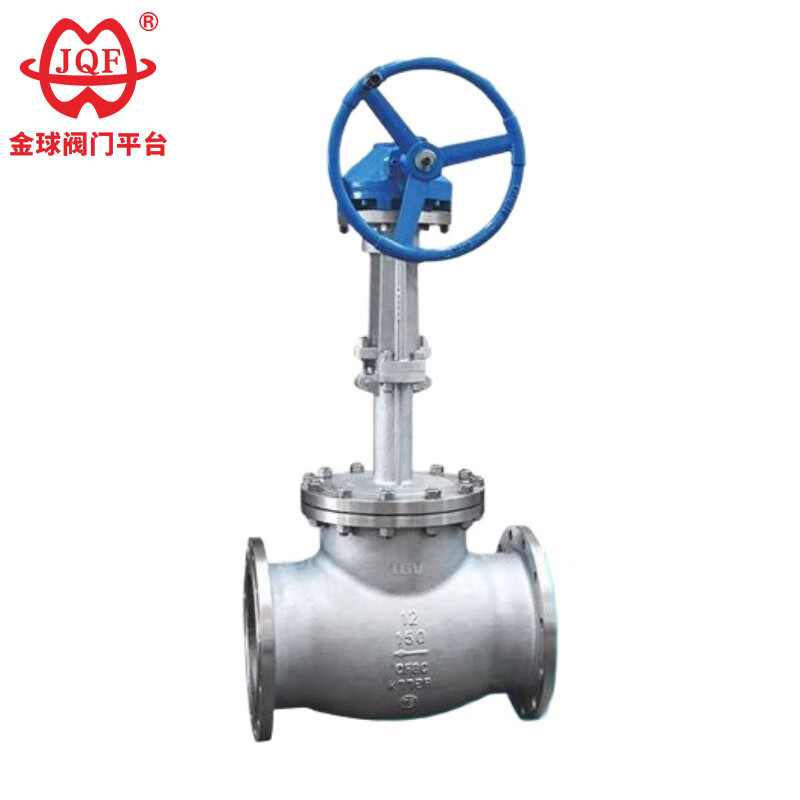

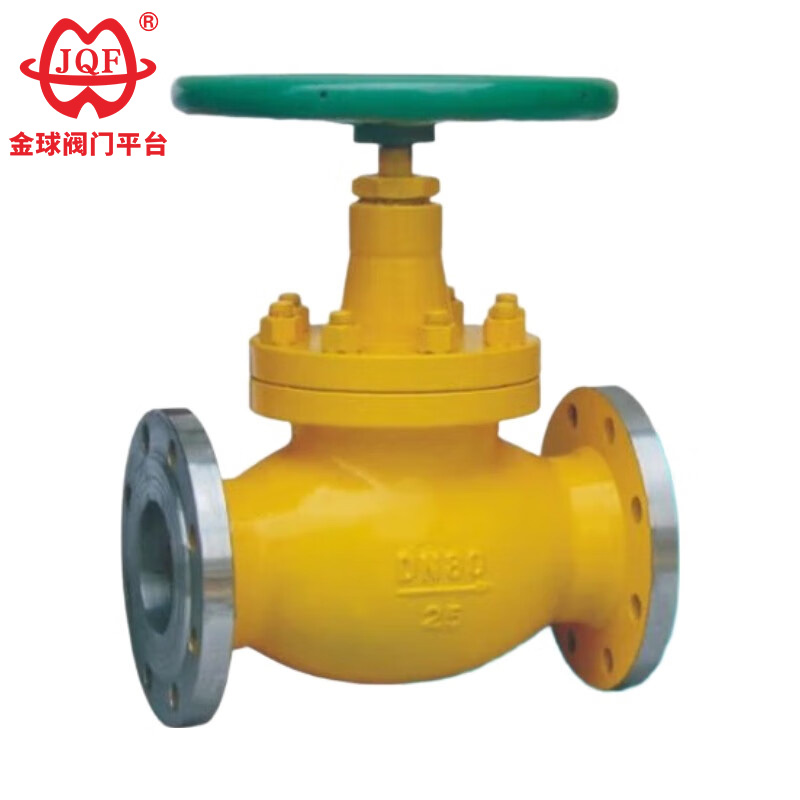

Низкотемпературный шаровой клапан с конической шестерней

JQF Valve является профессиональным производителем высококачественных низкотемпературных клапанов с коническими шестернями, специализирующимся на исследованиях, разработках, производстве, продаже и обслуживании промышленных клапанов. Этот низкотемпературный шаровой клапан с конической шестерней подходит для систем управления в оборудовании для хранения и транспортировки криогенных жидкостей. Он отличается гибким переключением и надежным уплотнением, а также может использоваться в других системах управления криогенными и низкотемпературными средами. Наша продукция проходит строгие испытания качества, а профессиональный персонал контролирует каждый шаг, чтобы обеспечить совершенство продукции. Более того, JQF Valves заслужила прочную репутацию в различных отраслях. Выбор JQF означает приобретение отраслевого опыта в области клапанов и пневматических приводов, профессиональное обслуживание клиентов и постоянную техническую поддержку. Если вам нужен отдельный компонент или полная сборка клапана, мы можем удовлетворить ваши потребности.

1. Корпус клапана низкотемпературного проходного клапана с конической шестерней изготовлен из ковкого чугуна класса III, обладающего высокой прочностью, хорошей ударной вязкостью и превосходной коррозионной стойкостью.
2. В электростатическом адсорбционном покрытии используется порошкообразная эпоксидная смола, которая эффективно блокирует коррозионные среды и демонстрирует отличную износостойкость, устойчивость к высоким температурам и экологические характеристики.
3. Утолщенный корпус клапана обеспечивает стабильную работу клапана; общая антиокислительная обработка предотвращает ржавчину и коррозию.

Исполнительные стандарты

Проектирование и производство: JB/T7749-95.
Длина структуры: GB/T12221-89
Разъем: ГБ/Т9113-2000, ХГ20592-97, SH3406-96ГБ/Т12224-89
Осмотр и испытание: JB/T7749-95

Внешний вид и присоединительные размеры

Номинальный диаметр	Основные внешние размеры и присоединительные размеры							H
	L	D	Д1	Д2	b	З-д	Д0	-46℃	-101℃	-196℃
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	4-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234
